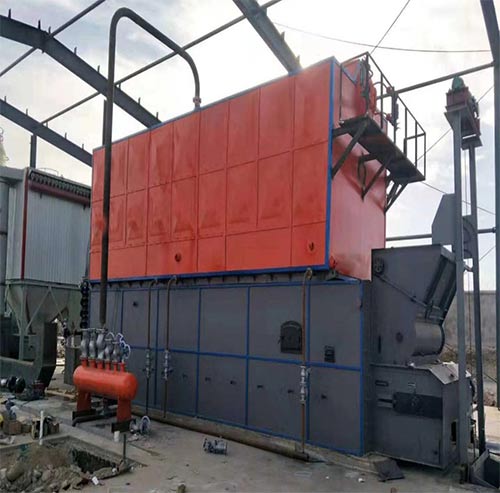

SZH/L系列鍋爐是雙鍋筒縱置鏈條爐排鍋爐。鍋爐本體由縱置的上、下鍋筒和對流管束組成。燃燒室左右二側裝有光管水冷壁管。上鍋筒內裝有汽水分離裝置和表面排污裝置，下鍋筒內裝有定期排污裝置。在鍋爐尾部布置了省煤器。燃燒部分采用輕型鏈條爐排實現機械加煤，配有鼓風機、引風機進行機械通風，并裝有出渣機實現自動出渣。

燃料自煤斗落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體燃燼室折向?qū)α鞴苁�，通過后煙氣出口進入省煤器、除塵器，然后由引風機抽引通過煙道**煙囪排向大氣。

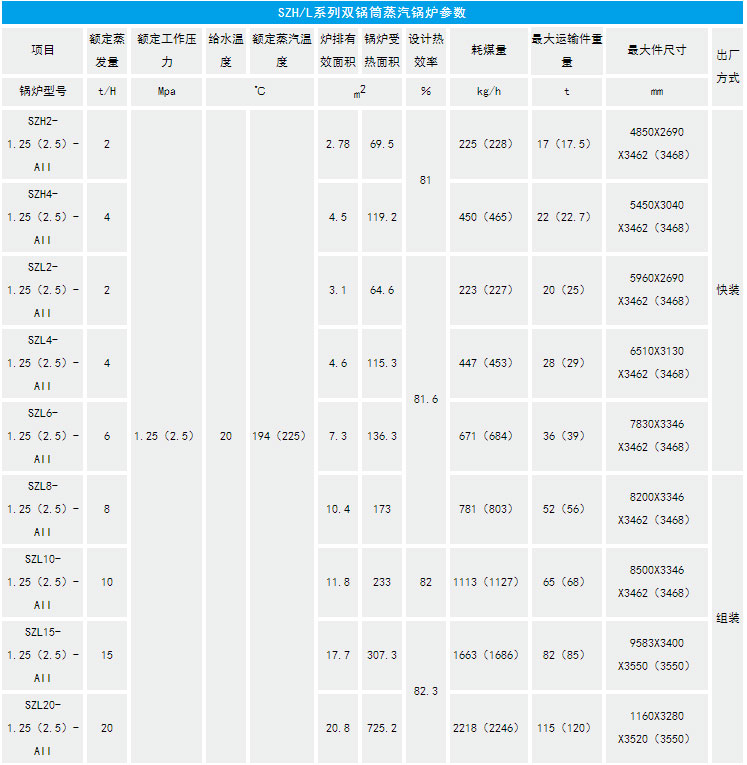

SZH/L系列鍋爐性能特點：

1.本鍋爐分上、下兩大件出廠，上部大件包括鍋爐本體、鋼架集上部爐墻，下部大件包括煤斗、鏈條爐排、底座鋼架、下部爐墻，除中間隔墻在現場砌筑外其余部件均組裝出廠。鍋爐尾部鑄鐵省煤器及風道隨爐配套出廠。

2.燃燒部分采用輕型鏈條爐排，雙側進風。爐排下設有六個獨立風室，在風室兩側設有調風機構，空氣由鼓風機鼓入在底座下部進入二側風道，經調風機構進入獨立風室。

3.上部爐墻由工廠組裝出廠，下部爐墻及前后拱由耐火粘土磚硅酸纖維及保溫材料組成。

燃料自加煤斗經煤閘門進入爐膛燃燒，燃燼的煤渣在爐排的運行下落入出渣斗由螺旋出渣機排出。

4.鍋爐設有電控操作臺，操作臺設有鍋爐熱工參數顯示儀、鼓、引風機開度指示表、電動執行機構的遙控按鈕。鍋爐給水采用自動給水裝置并設有超溫報警裝置。

5.燃燒煤種適宜低位發熱值≥17750J/Kg，揮發物＞38.5%，含灰量≤32.4%的二類煙煤。
